비디오 모니터 장치

용접 변수를 원격 제어하기 위해서는 작업자가 용접 부위를 정확히 볼 수 있어야 합니다.
Jetview 시스템은 원격 제어가 필요한 곳에서 정확하고 확대된 이미지를 제공하고 다양한 목적으로 활용 될 수 있습니다.

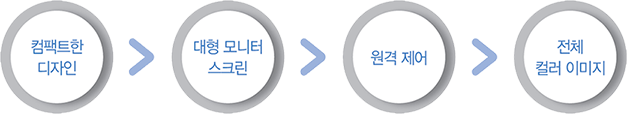

기능

카메라/렌즈 부품은 매우 작고 가볍기 때문에, 용접 토치에 장착하여 용접 부위를 지속적으로 볼 수 있습니다. 이 시스템은 용접 전 용접 부위를 관찰한 후 용접이 진행되는 동안 용접물(Weld Pool)의 선명하고 확대된 이미지를 보여주도록 설계되었습니다.

JETVIEW 비디오 모니터링 시스템

- 카메라와 렌즈 조립 부품

카메라 유형 (Camera Type)	셔터 속도 (Shutter Speed)	출력 (Outputs)	기능 (Functions)	온도 (Temperature)	입력 전압 (Input Voltage)	크기 (Dimensions)
NTSC 형식, CCD 컬러 PAL 형식, CCD 컬러 (옵션)	1/60 - 1/10,000초	컴포지트(Composite)와 S-비디오	조리개, 초점 조정	7°~60°C(20°~140°F)	12V DC	직경(Diameter) : 25.4mm 길이(Length) : 89mm 무게(Weight ) : 0.11kg

- VMS-1121-IT 카메라 제어 장치

입력 전압 (Input Voltage)	장착 (Mounting)	크기 (Dimensions)
115/230V, 1 Phase, 50/60Hz	수직 또는 수평	높이(Height) : 254mm 폭(Wi d t h ) : 203mm 깊이(Depth) : 152mm 무게(Weight) : 4.6kg

- LC-IT Operator 렌즈 조절 장치

스위치 종류 (Switches for)	전용 VMS모델 옵션 (Mounting)	입력 전압 (Input Voltage)	크기 (Dimensions)
조리개 - 열림/닫힘 포커스 - 근접거리/원거리 입력 전원, 조명 램프	토치 크로스 슬라이드(Torch Cross-Slide) Wire Guide 위치 추적	115/230V, 1 phase, 50/60Hz	VMS 표준 모델 - LC - IT 높이(Height) : 133mm 폭( W i d t h ) : 430mm 깊이(Depth) : 394mm 무게(Weight) : 5.4kg 장착 (Mounting) : 테이블 또는 483mm 선반	VMSC 소형 모델 - LCC - IT 높이(Height ) : 64mm 폭( W i d t h ) : 127mm 깊이(Depth) : 178mm 무게(Weight) : 0.68kg 장착(Mounting) : 전용 테이블

- 설치 램프

종류	전원
할로겐(Halogen)	6W

- 비디오 모니터

유형	장착	화면	입력전압
컬러 - NTSC / PAL	테이블(선반(Rack)이나 패널선택)	355mm(14”)	115/230V, 1 phase, 50/60Hz

- 표준 케이블

LC-IT 와 VMS-1121-IT	카메라와 VMS-1121-IT	VMS-1121-IT와 입력
10m(33ft)	3m(10ft)	1.8m(6ft)
