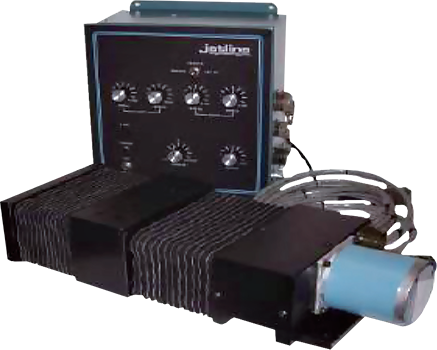

MO-150-5A

기계 용접 오실레이터

아크 용접에서 용접시스템은 다양한 작업 요구 조건에 따라 아크를 오실레이팅 합니다. 용접 공정이 자동일 때, 웨이브나 진동은 좋은 효과를 낼 수 있습니다. 아크의 진동은 용접 개선면 용입을 돕고 언더 컷을 제거하며, 대부분 오버레이(Overlay)와 클래딩(Cladding) 작업을 수행할 때 도움이 됩니다.

    MO-150-5A 기계 오실레이터는 모든 용접 공정에 호환 됩니다.
  • 플라즈마 아크(PTA)
  • 가스 메탈 아크 용접(GMAW/GMAWP)
  • 플라즈마 아크 용접(PAW)
  • 가스 텅스텐 아크 용접 (GTAW)
  • 플럭스 코어 아크 용접(FCAW)

특 징

  • - MO-150-5A 기계 오실레이팅 시템은 9200A의 아날로그 제어기를 기반
  • - 제어기의 마이크로 스텝퍼 구동은 매우 정교하고 부드럽게 작동
  • - 단계별로 10 마이크로 스텝퍼를 사용

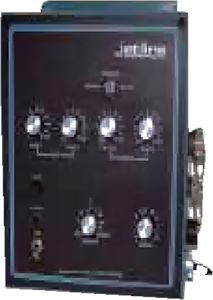

9200A 제어기

9200A는 위치 참조를 위한 슬라이드 부품에서 전위 차계를 피드백 하여 사용하는 아날로그를 기초로 한 제어기입니다. 이 제어기는 모든 아크 용접 공정을 위해 제작되었고, 첨단 전기 회로로, GTAW와 PAW 공정에서 정확한 진동을 제공합니다.

특 징

  • - 좌측 속도 제어 조절
  • - 좌측 드웰 조정
  • - 오실레이팅 간격 조절
  • - 독립화된 설계
  • - 수동/원격/설정 스위치 선택
  • - 우측 속도 제어 조절
  • - 우측 드웰 조정
  • - 중앙 조절
  • - 마이크로 스텝퍼 드라이브

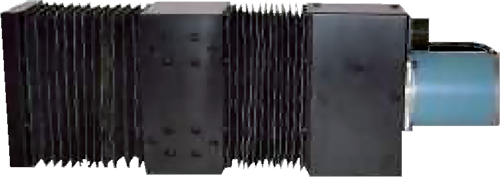

MO-150-101-5D 슬라이드 조립

    슬라이드 조립은 아래의 기능을 포함합니다.
  • - 단단한 알루미늄 하우징
  • - 정교한 라인 가이드 레일
  • - 볼 너트와 볼 스크류 드라이브 조립
  • - 고속, 고회전 단계별 모터 드라이브
  • - 표준 9256A 연결 케이블
    3m(10ft) 길이, 슬라이드에서 9200A 제어기까지
  • - 벨로우즈 커버(Bellow Covers)

상세사항

- 제어기(Control)

입력전압 주파수 적재 무게 크기
120/240 VAC, 1Phase 50/60Hz 30lb (13.6kg) 13.5"H x 12.5"W x 7.19"D
343mm x 318mm x 183mm

- 슬라이드(Slide)

무게 수용량 기계 Stroke 전기 Stroke 적재 무게 크기
150lb (68kg) 이하 2" (50mm) 최대 4.875" (123mm) 최대 4.625" (117.5mm) 26lb (11.8kg) 4.75"H x 20.13 "W x 7"D
120mm x 511mm x 179mm
