인코넬 소재의 하이브리드 용접 공정변수 평가 비교 연구

공정 변수별 인코넬 용접특성 분석

레이저 용접속도별 용입깊이 평가

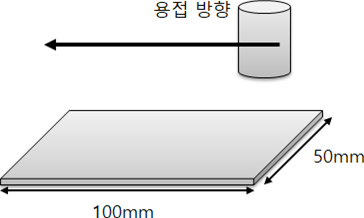

Fig. 39 레이저 용접속도별 실험(BOP)

레이저 용접속도별 용입깊이 결과

Case No. 용접속도
(m/min)		 비드단면 용입깊이
 비고
L1 3 3.2mm 완전용입
L2 4.5 3.2mm
L3 6 2.67mm 부분용입
L4 7.5 2.1mm

레이저 용접속도별 용입깊이 평가

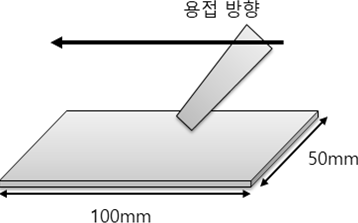

Fig. 40 아크 용접속도별 실험(BOP)

아크용접 용접속도별 비드 형상

Case No. wire 송급속도
(m/min)		 용접속도 비드형상 비고
A1 15 3 비드형상 불량
A2 4.5
A3 6
A4 7.5

Inconel 625 소재를 이용한 하이브리드 용접 BOP 테스트

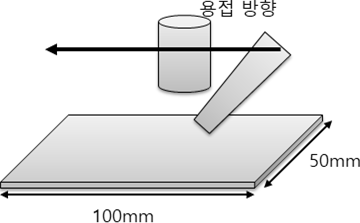

Fig. 41 하이브리드 용접 송급속도 및 이송속도별 실험(BOP)

아크 용접속도별 비드 형상

Case No. wire 송급속도
(m/min)		 용접속도 비드형상 비고
비드표면 이면비드
LA1 8 2
LA2 12 1.5
LA3 8 1.5
LA4 6 1.5
LA5 8 1
LA6 6 1
LA7 4 1

인코넬 소재의 하이브리드 용접 공정변수 평가 비교 연구

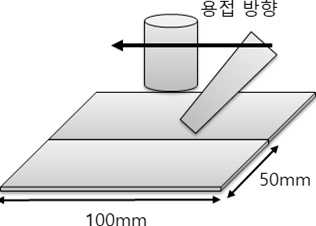

Fig. 42 Inconel625 하이브리드 용접 맞대기 실험

Inconel 625 하이브리드 맞대기 용접 실험계획표

Case No. 이송속도
(m/min)		 Wire 송급속도
(m/min)		 레이저 출력
(kW)		 비고
1 1 6 2.1 인장강도 3회 반복 측정
2 1 8 2.7
3 1 10 3.3
4 1.2 6 2.7
5 1.2 8 3.3
6 1.2 10 2.1
7 1.4 6 3.3
8 1.4 8 2.1
9 1.4 10 2.7
고정변수 보호가스 종류, 보호가스 유량, 레이저 선행, 레이저-아크 열원 간격, 토치각, 와이어 종류, 레이저 초점 위치 등

Inconel 625 하이브리드 맞대기용접 실험결과

Case No. 비드표면 비드단면 인장강도
(MPa)
비드표면 이면비드
1 869.4
858.2
852.2
2 900.2
884
872.6
3 689.3
678.2
669.3
4 850.5
875
887.4
5 906
893
882
6 949.7
925
923.3
7 900.5
915
928.9
8 472
460
440.2
9 893.9
888.5
902.5

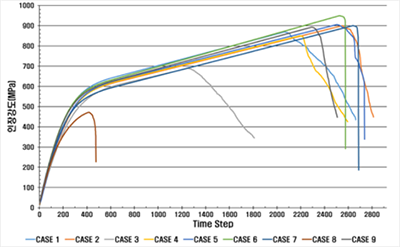

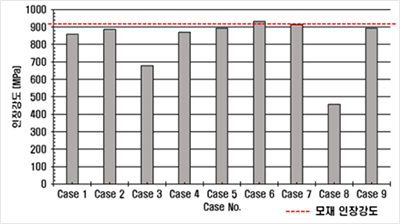

Fig. 43 각 조건별 인장강도시험 결과

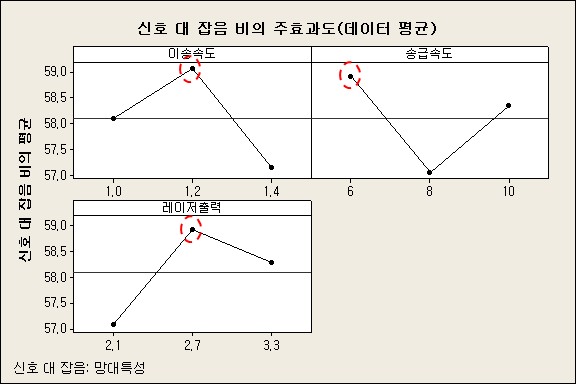

Fig. 44 Inconel625 맞대기 용접 신호 대비 잡음비 분석

Inconel 625 인장강도 평가

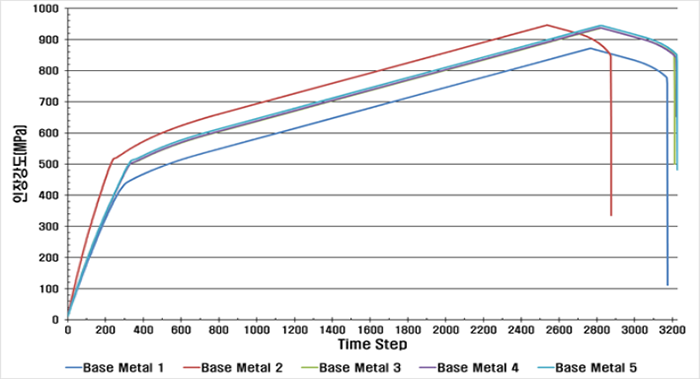

Fig. 45 Inconel625 모재의 S-S 곡선

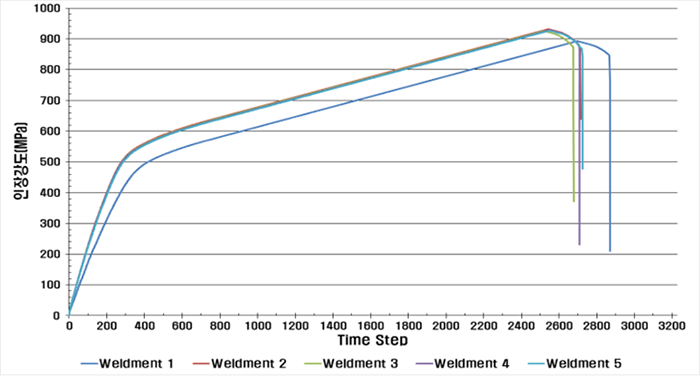

Fig. 46 Inconel625 용접부 S-S 곡선

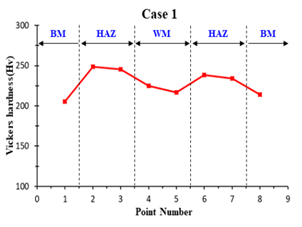

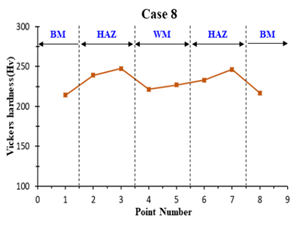

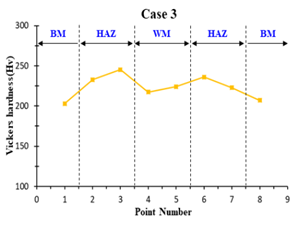

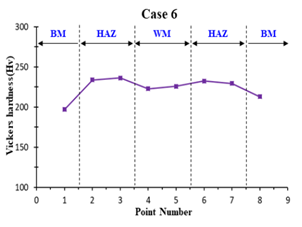

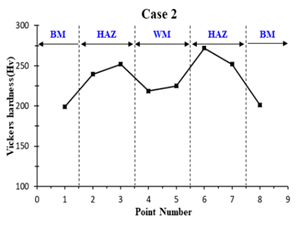

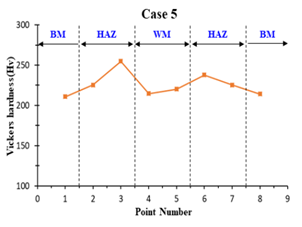

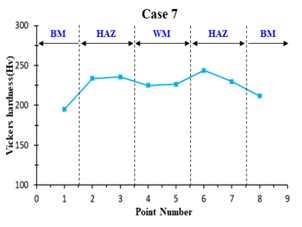

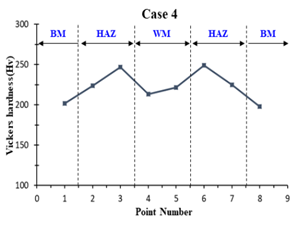

Inconel 625 용접부 경도 평가

Fig. 47 각 조건별 인장강도시험 결과
