STS 304, Inconel 625 레이저 및 아크 용접 비드 특성(BOP) 비교 연구

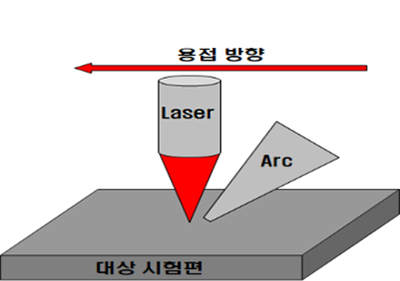

Fig. 25 하이브리드 용접헤드 구성 개념도

Fig. 26 Inconel 625 및 STS 304 레이저용접 BOP 테스트 결과

Fig. 27 Inconel 625 및 STS 304 아크용접 BOP 테스트 결과

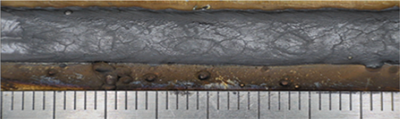

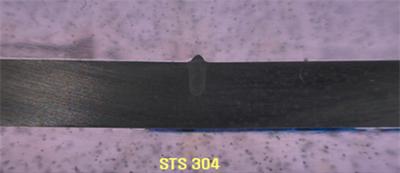

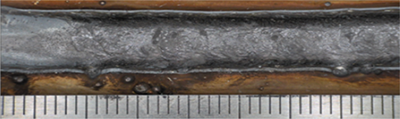

재료 비드단면 외관
STS 304
INCONEL 625

STS 304 - SS 400 겹치기 하이브리드 용접실험 연구

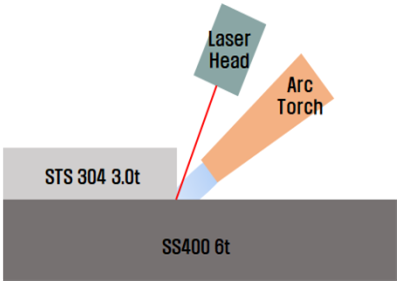

Fig. 28 STS 304 - SS 400 겹치기 용접 개략도

STS 304-SS 400 겹치기 용접 직교배열법

Case No. 레이저 출력(kW) 이송속도(m/min) Wire 송급속도(m/min)
1 2.7 0.4 4.8
2 2.7 0.7 5.3
3 2.7 1 5.8
4 3 0.4 5.3
5 3 0.7 5.8
6 3 1 4.8
7 3.3 0.4 5.8
8 3.3 0.7 4.8
9 3.3 1 5.3
*고정변수 : 보호가스 종류, 보호가스 유량, 레이저 선행, 레이저-아크 열원 간격, 토치각, 와이어 종류, 레이저 초점 위치 등

STS 304 - SS 400 하이브리드 겹치기용접 실험결과

Case No. 비드표면 비드단면 인장강도(MPa)
1 Weld Defect
2 525.2
3 573
4 510.6
5 439
6 396.9
7 560
8 548.7
9 458.7

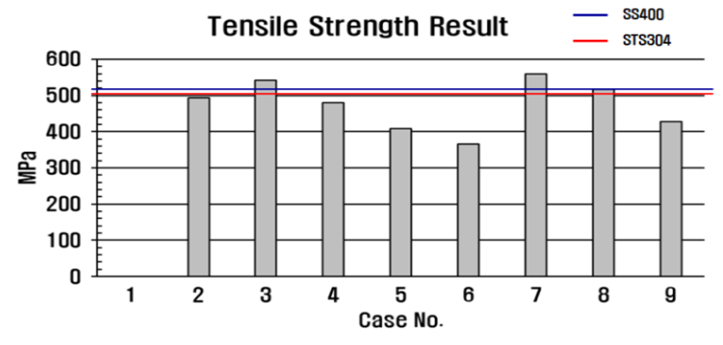

Fig. 29 각 조건별 인장강도시험 결과

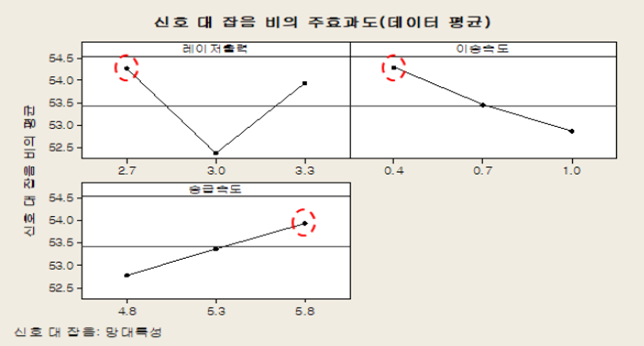

Fig. 30 신호 대비 잡음비 분석

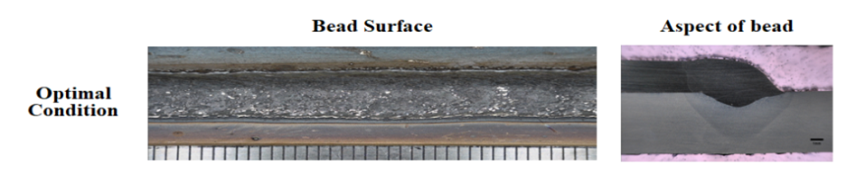

Fig. 31 인장강도 강건조건에서의 비드표면 및 단면 형상
