특징
-- 외부 판넬 제거 없이 케이블 연결 패널을 통해 간편 설치 가능
-- 공냉 및 수냉 케이블을 동시에 사용 가능하도록 독립된 2개의 출력 커넥터 제공
-- 운반 고리 또는 이동 바퀴를 통해 장비 이동 용이
-- 전면 패널 보드상에서 쉽고 간편한 프로그램 조작
-- 출력 인식 시스템(특허 진행 중)을 통해 케이블 연결 없이는 시스템 작동 불가하도록 제어
-- 케이블 인식 시스템을 통해 부착된 케이블 종류에 따른 출력 제한을 제어하여 케이블 및 블랑켓(Blanket)을 보호
-- 최소 유지비 소요, 연료 사용 없으며 단열재는 최소 비용 소요, 해당 단열재는 최소 50회 사용 가능하며 통상 그 이상 반복 사용이 가능
-- 인덕션 가열 방식으로 소재 내에서 열이 발생하므로 가열 구간내 균일한 열처리 가능
-- 기존 가열 방식에 비해 월등히 빠른 가열 속도
-- 개선된 작업장 환경 제공, 용접사는 기존 가열 방식(화염 또는전기 저항)에서 발생하는 화염 또는 폭발성 가스 등에 노출되지 않음.
-- 90% 이상의 열 효율을 가진 이 시스템은 더 많은 에너지를 소재에 가함으로써 가열 시간을 절감 할 뿐만 아니라 전력 효율도 개선(60amp 미만)
-- 사용이 편리한 단열 블랑켓(Blanket)과 Flexible한 케이블로 손쉽게 설치 가능
적용처
- 파이프 라인 - Oil & Gas, 압력용기, 발전소, 석유 화학, 조선 해양, 중공업, 철 구조물 제작, 광산 장비, 방위 산업 장비 등
규격
| 입력파워 |
출력주파수 |
출력 |
출력 대비 입력 전류 |
출력 대비 KVA/KW |
치수 |
무게 |
400-460V,
3-Phase,
50/60Hz, CE |
5~30kHz |
35kW at 100%
Duty Cycle |
60A, 400V /
50V, 460V |
39/37 |
높이 - 635mm
폭 - 522mm
넓이 - 933mm |
Net WT : 103kg,
Gross WT : 120kg |

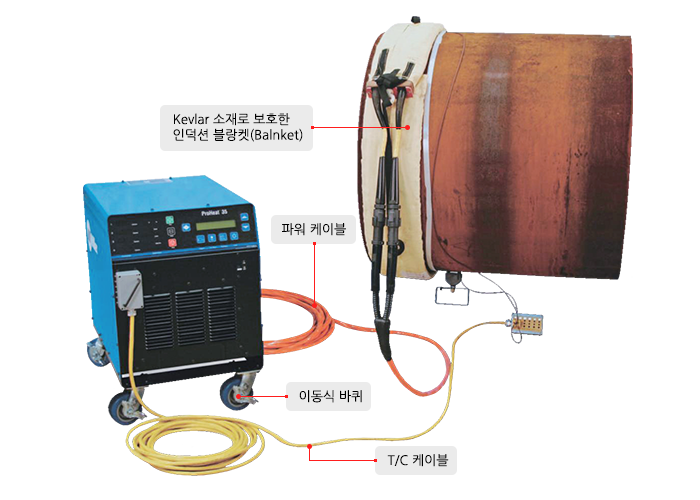

공냉식 예열 처리 시스템
공냉식 인덕션 히팅 시스템은 204℃까지 예열이 가능하며 공냉식 블랑켓(Blanket)은 203mm에서 1,422mm OD파이프 또는 1 , 0 4 1 m m 에 서 4,902mm 길이의 철판 예열이 가능합니다. 또, 다수의 장비를 사용할 경우 해당 장비수에 비례하는 OD 또는 길이의 파이프 및 철판 예열도 가능합니다.
적용처
- On-Shore 수송용 파이프 라인
- - 고장력강용 파이프(X70, X80, X100) 원주 용접부의 고른 열전달
- - 대구경, Heavy Wall 파이프에 용접 중 Interpass 규정 온도 유지 가능
- - 프로판 가스 비용 없음
- Off-Shore 수송용 파이프 라인 (Barge)
- - 고장력강용 파이프(X70, X80, X100) 원주 용접부의 고른 열전달
- - 빠른 가열 속도 제공
- - 프로판 가스 비용, 보관 및 운반 비용 없음
- - Barge상 화염으로 인한 작업자 위험 노출 상황 제거
- 조선
- - 프로펠러 샤프트, 파이프, 철판
- - 철판 및 파이프에 고른 열 전달
- - 후판 적용 가능
- - 용접사 및 작업자에게 안전하고 깨끗한 작업 환경 제공
- - 전기 저항 가열 방식에 비해 높은 전력 효율
- 광산
- - 고경도 소재의 균열 방지를 위한 고른 가열
- - 용접사 작업 환경 개선 및 용접 시방에 명시된 온도 준수로 인해 생산성 증대
- - 프로판 가스 비용 없음

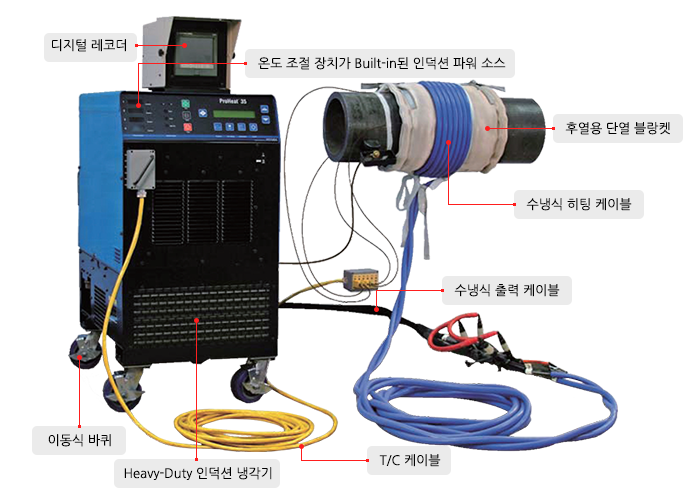

수냉식 예열 및 후열 처리 시스템
수냉식 인덕션 히팅 시스템은 예열, 수소 제거 열처리, 그리고 최대 788℃에서의 후열 처리를 수행할 수 있으며 수냉식 히팅 케이블은 다양한 종류의 파이프에 적용할 수 있고, 심지어 철판에도 적용 가능합니다. 보통 짧은 케이블은 작은 사이즈의 파이프에 적용할 수 있으며 설치도 간편합니다. 긴 케이블은 큰 사이즈의 파이프, 작은 압력 용기 및 저장탱크 등에 적용할 수 있습니다.
적용처
- 파이프 제조 공장
- - 고장력강용 파이프 원주 용접부의 고른 열 전달
- - 예열 작업시 빠른 설치 및 가열 시간
- - 소모품 비용의 획기적인 절감
- - 프로판 가스 비용 없음
- 발전소 및 플랜트 설비 배관 현장 공사
- - 고장력강용 파이프 원주 용접부의 고른 열 전달
- - 빠른 설치 및 가열 시간 획득으로 전체 용접 시간 절감
- - 간편 설치
- - 소모품 비용의 획기적인 절감
- 조선
- - 프로펠러 샤프트, 파이프, 철판
- - 철판 및 파이프에 고른 열 전달
- - 후판 적용 가능
- - 용접사 및 작업자에게 안전하고 깨끗한 작업 환경 제공
- - 전기 저항 가열 방식에 비해 높은 전력 효율
- 광산
- - 고경도 소재의 균열 방지를 위한 고른 가열
- - 용접사 작업 환경 개선 및 용접 시방에 명시된 온도 준수로 인해 생산성 증대
- - 프로판 가스 비용 없음
