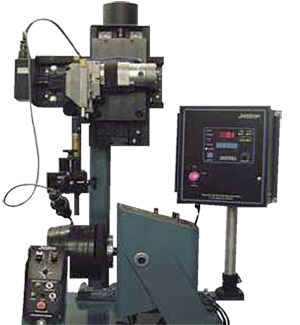

Seam Tracking Systems

심(Seam) 추적 장치

Cyclomatic 시리즈의 Seam 추적 제어기는 마이크로 프로세서 터치 패드를 사용하여 토치를 용접 조인트 위치에 유지시킵니다. 시스템은 조인트 위치, 토치의 수직과 수평의 이동 정보를 옮겨 실시간으로 보여줍니다.

  • 제어기는 견고한 슬라이드 설계 옵션과 최신 성능의 Atmel® 프로세서의 결합으로 정확한 용접 조인트 위치를 알려줍니다.
  • 모든 용접 시스템에 호환이 가능하며, 용접 고정 장치뿐만 아니라 매니퓰레이터, 사이트 빔, 트랙터, 포지셔너, 터닝 롤, 그리고 용접 선반을 비싼 브래킷이나 인터페이스 없이 쉽고 빠르게 설치할 수 있습니다.
  • Cyclomatic 심(seam) 추적기는 특히 탱크나 압력 용기의 제조, 빔, 건설 조립과 파이프, 튜브 제조와 같은 고용량의 정확하고 섬세한 산업에 유용하게 쓰입니다.

특 징

  • - 2가지 모델 제공 – 표준 설정과 프로그램 설정 : 18kg(40lb)와 113kg(250lb) 이하의 무게 수용
  • - 품질 향상을 위해 용접 조인트에서 정확한 토치를 위치시킴
  • - GMAW, FCAW, SAW에 적용
  • - ±0.005"(0.1mm)이하의 정밀하고 정확한 추적
  • - 트랙의 1 Pass는 필렛과 그루브 용접
  • - 제어기와 슬라이드는 기존의 Cyclomatic 모델과 호환 가능
  • - 값(Value) – 프로그램 된 PTST모델은 용접 제어 시스템으로써 작동할 수 있음
  • - 수행(Performance) – PTST모델은 19의 용접 프로그램으로 8단계를 순차적으로 구성

상세사항

모델 PTST40 3x3 & TST40 3x3 PTST250 & TST250(5x5 와 10x10)
부하 능력
(Load Capacity)		 18kg 113kg
면판(Faceplate)에서 CG 거리 152mm 305mm
표준(Standard) Stroke 76mm 127mm 또는 254mm
Min.Envelope
전체 표준. Stroke		 지름 305mm 지름 431mm
추적 정확도
(Tracking Accuracy)		 0.13mm 이내 0.13mm 이내
Min. Cross Slide Slew 표준. Rate 0.6mm 0.6mm
수동 트래킹 제어
(Tracking Controls Manual)		 상/하, 좌/우 상/하, 좌/우
자동 트래킹 제어
(Tracking Controls Automatic)		 좌/우 Sidetrack과 Off 좌/우 Sidetrack과 Off
입력 파워(Input Power) 115/220VAC,
1Phase, 50/60 Hz		 115/220VAC,
1Phase, 50/60 Hz
Cross Slide 케이블 표준 3m 표준 3m
Omni-Guide 케이블 1.2m 1.2m
전원 케이블
(Power Cable)		 1.8m 1.8m
팬던트 케이블
(Pendant Cable)		 3m 3m
표준 시스템 무게
(Standard System Weight)		 36kg 48kg 또는 54kg
