마그네틱 아크 제어 장치

Cyclomatic 시리즈의 마그네틱 아크 제어 장치는 마이크로 프로세서 제어로 안전성과 정밀도가 뛰어난 성능을 자랑합니다. 이 장치는 새로운 두 종류의 마이크로프로세서 제어장치를 사용할 수 있습니다.

마그네틱 아크 제어장치로 고른 열 분포, 언더컷 방지, 다량의 기공 제거, 충분한 용입, 고른 용접 퍼들(Puddle) 및 비드 형상을 얻을 수 있습니다.
마그네틱 프로브(Probe)와 함께 아크 주위에 자기장을 생성시켜 아크의 정확한 위치 유지 및 오실레이팅 기법을 통해 아크를 안정화합니다.
마그네틱 아크 장치는 자동 또는 반자동 용접 토치와 함께 사용할 수 있습니다.
아크 오실레이션과 위치 제어 기능을 갖춘 마그네틱 아크 제어 장치는 용접성이 좋지 않은 금속 재질이라도 최상의 용접 품질을 얻을 수 있게 합니다.

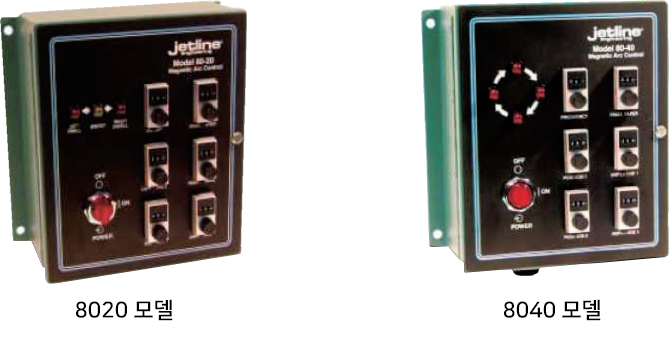

* 8020 모델은 기존 4개 모델과 신제품인 4600 프로브(Probe)와 호환이 가능합니다.
* 8040 모델은 이중 축 제어 장치를 사용하며 4613A 프로브(Prove)를 사용합니다.

제품 사양

제어 장치	8020 모델	8040 모델
스위프 주파수(Sweep Frequency)	초당 0 ~ 30번 Oscillation	초당 0 ~ 30번 Oscillation
스위프 진폭(Sweep Amplitude)	아크 길이에 비례(대략 1:1비율)	각 축마다 단독 조정; 아크 길이에 비례(대략 1:1 비율)
아크 위치(Arc Position)	아크 길이에 비례(대략 1:1비율)	각 축마다 단독 조정; 아크 길이에 비례(대략 1:1 비율)
드웰 비율(Dwell Ratio)	용접 심(Seam)의 8군데 측면에서 1:1~ 100:1	N/A
드웰 제어(Dwell Control)	좌/우 독립적으로 제어가능	N/A
성형(Shaping)	N/A	양 축에서 1:1 ~ 100:1, 아크 길이에 비례(대략 1:1). 진동과 타원형 패턴(Oscillatingand Elliptical Patterns)
Final Taper	0~15초	0~15초
입력 전원(Input Power)	115/220 VAC, 50/60 Hz	115/220 VAC, 50/60 Hz
냉각(Cooling)	공냉/대류	공냉/대류
면적(Dimensions)	248 X 102 X 300mm	248 X 102 X 300mm
무게(Weight)	5.4kg (12lbs)	5.4kg(1lb)
